Electrocardiogramme ecg : guide complet pour les professionnels de santé

Comprendre l’examen de référence

Introduction à l’électrocardiogramme ECG

Qu’est-ce qu’un électrocardiogramme ECG ?

L’électrocardiogramme est un enregistrement graphique des variations de potentiel électrique produites par le myocarde lors de chaque cycle cardiaque. Ces variations sont captées à la surface du corps grâce à des électrodes placées sur des points anatomiques précis, puis amplifiées et tracées sous forme d’ondes caractéristiques. En médecine vétérinaire, l’ECG s’applique aussi bien aux carnivores domestiques (chiens, chats, furets) qu’aux grands animaux (chevaux, bovins) et aux oiseaux de compagnie.

Le tracé obtenu est analysé segment par segment. Chaque onde, chaque intervalle et chaque complexe livre une information précise sur l’état électrophysiologique du cœur. La morphologie de l’onde P renseigne sur la dépolarisation auriculaire, le complexe QRS sur la dépolarisation ventriculaire et l’onde T sur la repolarisation ventriculaire. Toute déviation de ces paramètres par rapport aux valeurs de référence propres à l’espèce diagnostiquée peut révéler une anomalie significative.

Dans un contexte clinique vétérinaire quotidien, l’ECG est utilisé en pré-anesthésie pour évaluer le risque cardiaque, lors d’un bilan de santé systématique dans certaines races prédisposées (Doberman, Boxer, Maine Coon) ou en urgence face à un animal en détresse cardiorespiratoire. Sa rapidité d’exécution et son caractère non invasif en font un outil de premier choix.

Histoire et évolution de l’ECG

La naissance de l’électrocardiographie remonte aux travaux du physiologiste néerlandais Willem Einthoven, qui publia en 1902 les premiers enregistrements d’activité électrique cardiaque à l’aide d’un galvanomètre à corde. La disposition triangulaire qu’il définit — le «triangle d’Einthoven» — constitue encore aujourd’hui la base des dérivations standards bipolaires (DI, DII, DIII). Ces fondements théoriques ont traversé plus d’un siècle sans être fondamentalement remis en cause.

La transition de l’analogique vers le numérique, amorcée dans les années 1980, a profondément transformé les appareils ECG. L’amplification électronique, la conversion analogique-numérique haute résolution et les interfaces informatiques ont remplacé les galvanomètres mécaniques. En médecine vétérinaire, l’adoption de l’ECG numérique s’est accélérée dans les années 2000, avec l’apparition d’appareils portables dédiés aux espèces animales, intégrant des logiciels d’interprétation tenant compte des spécificités physiologiques de chaque espèce.

Aujourd’hui, les électrocardiographes vétérinaires de nouvelle génération combinent légèreté, autonomie sur batterie, connectivité sans fil et algorithmes d’aide à l’interprétation. Certains modèles permettent même une télétransmission du tracé vers un cardiologue spécialiste distant en quelques secondes, ouvrant la voie à la télécardiologie vétérinaire.

Importance de l’ECG dans le diagnostic médical vétérinaire

Le cœur est un organe central dont les dysfonctionnements peuvent engager le pronostic vital d’un animal en quelques heures. L’ECG permet de détecter des troubles du rythme qui passeraient inaperçus à l’auscultation, notamment les arythmies intermittentes, les blocs de conduction ou les tachycardies supraventriculaires. Ces informations orientent directement le choix thérapeutique et peuvent justifier une prise en charge d’urgence.

Dans un contexte préopératoire, l’ECG est souvent indispensable chez les patients gériatriques, les races à risque ou les animaux présentant un souffle cardiaque connu. Il donne au vétérinaire anesthésiste une image précise de l’électrophysiologie cardiaque avant toute induction, permettant d’adapter le protocole anesthésique et de sécuriser l’intervention.

Au-delà des pathologies cardiaques primaires, l’ECG renseigne également sur des désordres systémiques à retentissement cardiaque, tels que les hypokaliémies sévères, les hypercalcémies, les hypothyroïdies ou les intoxications médicamenteuses. Sa polyvalence diagnostique en fait un investissement rentable pour toute structure vétérinaire souhaitant élever son niveau de médecine interne.

Mécanismes et paramètres techniques

Fonctionnement de l’électrocardiogramme ECG

Les composantes d’un ECG vétérinaire

Un électrocardiographe vétérinaire se compose de plusieurs éléments indissociables : des électrodes de surface (pinces crocodile, ventouses ou électrodes autocollantes pédiatriques), un câble patient multivoies, un amplificateur différentiel à haute impédance d’entrée, un convertisseur analogique-numérique (CAN), une unité de traitement du signal et un module de restitution (écran, imprimante thermique ou interface logicielle). La qualité de chacun de ces maillons détermine la fidélité du tracé final.

Les électrodes constituent l’interface critique entre l’animal et l’appareil. Elles doivent assurer un contact électrique de faible résistance avec la peau ou le pelage de l’animal. Pour les petits animaux, des électrodes pédiatriques autocollantes ou des mini-pinces crocodiles avec gel conducteur sont privilégiées. Pour les grands animaux, des électrodes à succion ou des sangles thoraciques dédiées sont utilisées afin de garantir un signal stable malgré le mouvement.

Le câble patient est câblé pour recueillir simultanément les signaux de plusieurs électrodes de référence, permettant ainsi le calcul des différentes dérivations. Un câble 10 électrodes permet de reconstruire les 12 dérivations standards (DI, DII, DIII, aVR, aVL, aVF et V1 à V6 ou leurs équivalents vétérinaires), offrant une cartographie électrique complète du cœur dans trois plans de l’espace.

Comment l’ECG mesure l’activité cardiaque

L’activité électrique cardiaque génère des champs de potentiel de l’ordre de quelques millivolts à la surface corporelle. L’amplificateur différentiel mesure la différence de potentiel entre deux électrodes selon un axe défini : c’est le principe de la dérivation. En modulant les combinaisons d’électrodes de référence, il est possible d’explorer l’activité cardiaque selon différents vecteurs et d’identifier des anomalies localisées à des territoires spécifiques du myocarde.

La fréquence d’échantillonnage du convertisseur analogique-numérique est un paramètre technique fondamental. Pour une détection fiable des arythmies supraventriculaires et ventriculaires chez les petits animaux — dont la fréquence cardiaque peut dépasser 250 bpm chez le chat — une fréquence d’échantillonnage minimale de 500 Hz est recommandée, avec des appareils haut de gamme atteignant 1000 Hz ou plus. La résolution verticale, exprimée en bits, conditionne quant à elle la finesse des détails morphologiques : une résolution de 12 à 16 bits est généralement considérée comme suffisante pour une interprétation clinique rigoureuse.

Le filtrage numérique du signal permet d’éliminer les artefacts liés aux tremblements musculaires, aux interférences du réseau électrique (50 Hz en Europe) ou aux mouvements de l’animal. Des filtres adaptatifs garantissent la suppression du bruit de fond tout en préservant les composantes hautes fréquences du signal cardiaque, essentielles à la détection des blocs de branche ou des dépolarisations aberrantes.

Comprendre les résultats de l’ECG

L’interprétation d’un tracé ECG vétérinaire suit une démarche systématique. Le vétérinaire commence par évaluer la fréquence cardiaque, en comptant le nombre de complexes QRS par unité de temps selon la vitesse de déroulement du papier (25 mm/s ou 50 mm/s). Il vérifie ensuite la régularité du rythme, en mesurant les intervalles R-R successifs. Une irrégularité marquée oriente vers une arythmie à identifier.

Chaque onde est analysée individuellement : présence, morphologie, amplitude et durée. L’intervalle PR renseigne sur la conduction auriculo-ventriculaire ; sa prolongation évoque un bloc AV du premier degré. La durée du complexe QRS témoigne de la vitesse de dépolarisation ventriculaire ; un élargissement oriente vers un bloc de branche ou une conduction aberrante. Le segment ST et l’onde T livrent des informations sur la repolarisation et peuvent révéler une ischémie ou une hyperkaliémie.

Des valeurs de référence spécifiques à chaque espèce, race et tranche d’âge ont été publiées dans la littérature vétérinaire. Leur maîtrise est indispensable pour une interprétation correcte. Des logiciels d’aide à l’interprétation, intégrés à certains appareils ou disponibles en mode cloud, proposent une première analyse automatisée utile comme outil de second regard — sans toutefois se substituer au jugement clinique du praticien.

De la pose des électrodes à l’interprétation

Utilisation pratique de l’électrocardiogramme ECG

Préparation de l’animal pour un ECG

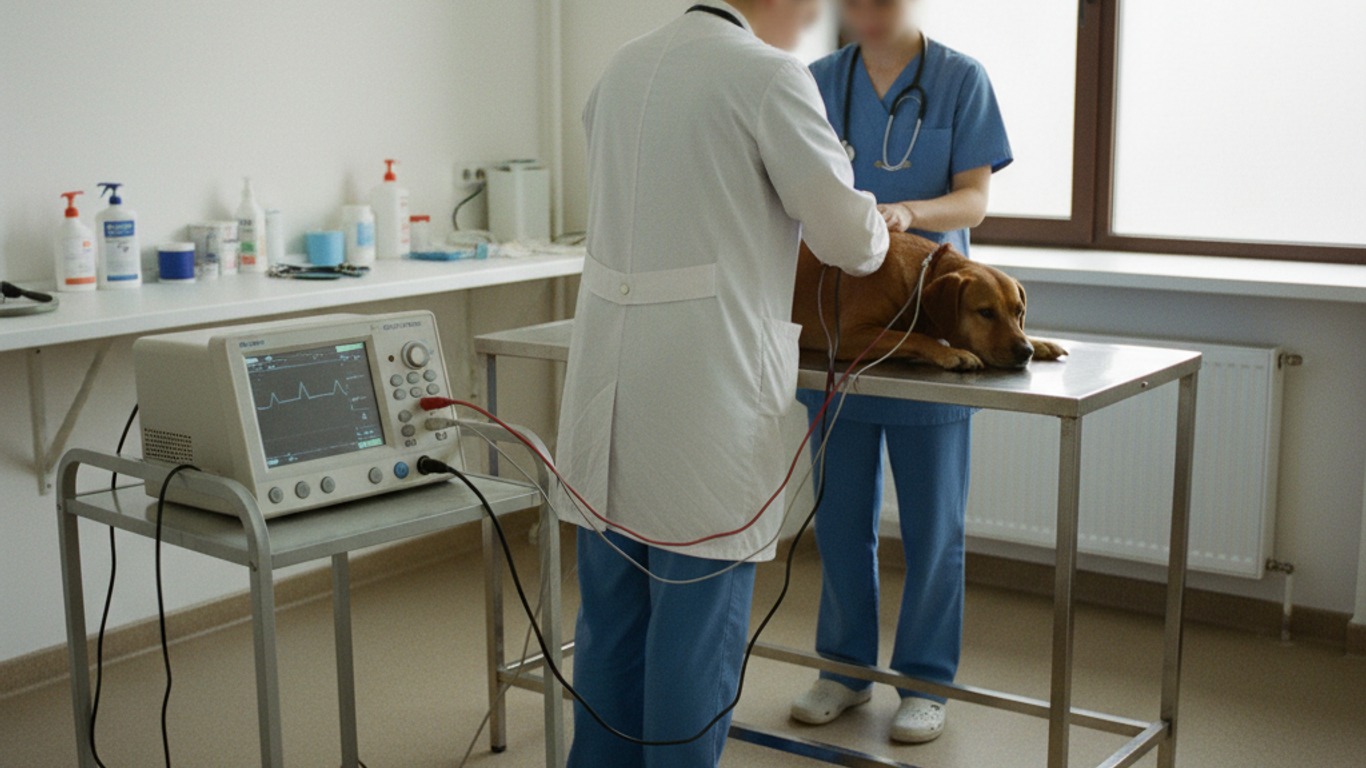

La qualité du tracé ECG dépend en grande partie de la qualité du positionnement de l’animal et de la pose des électrodes. Pour les carnivores domestiques, le décubitus latéral droit est la position standard recommandée pour l’ECG diagnostique, car elle permet une comparaison directe avec les tables de référence de la littérature vétérinaire. L’animal doit être aussi calme que possible : toute agitation musculaire génère des artefacts qui peuvent masquer des anomalies ou simuler de fausses extrasystoles.

La préparation cutanée est essentielle. Sur les animaux à poil dense, une légère humidification à l’alcool ou l’application de gel conducteur améliore significativement le contact électrique. Pour les oiseaux ou les petits mammifères exotiques, des électrodes autocollantes pédiatriques miniatures ou des sondes aiguilles sous-cutanées peuvent être nécessaires. L’utilisation d’un gel conducteur aqueux non irritant est recommandée pour minimiser l’impédance de contact.

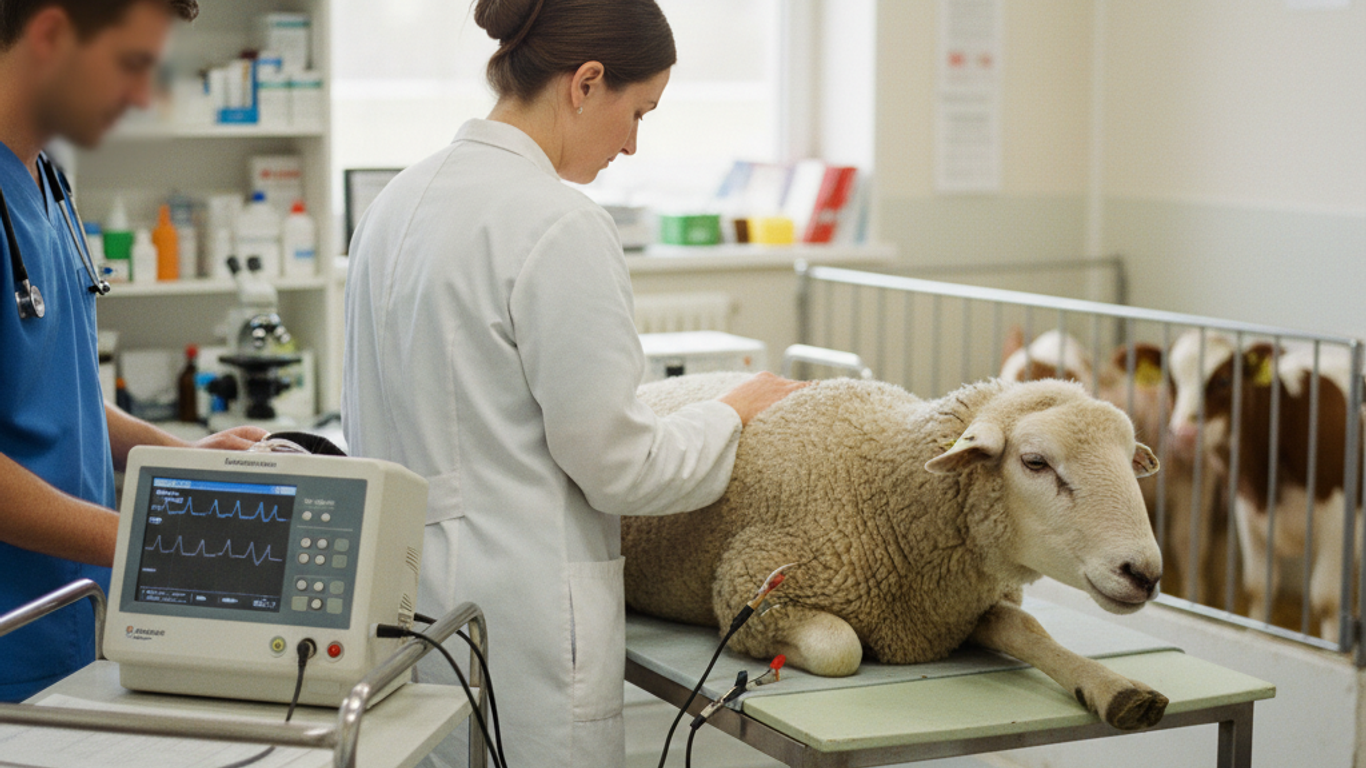

Sur les grands animaux, la contention est un enjeu supplémentaire. Le placement des électrodes à des points anatomiques standardisés (membres antérieurs, membres postérieurs ou points thoraciques selon la configuration utilisée) doit être réalisé rapidement et de façon reproductible afin de permettre une comparaison entre les examens successifs d’un même patient.

Procédure standard d’utilisation

Une fois l’animal positionné et les électrodes posées, l’appareil effectue une vérification automatique de la qualité du signal sur chaque dérivation. Les appareils modernes affichent en temps réel un indicateur de qualité de contact (impédance par électrode), permettant au praticien de corriger immédiatement un mauvais positionnement avant le lancement de l’acquisition. La durée minimale d’acquisition recommandée est de 30 secondes pour un ECG de routine, et d’au moins 2 à 3 minutes en cas de suspicion d’arythmie intermittente.

Étapes clés pour une utilisation efficace

• Placer l’animal en décubitus latéral droit (carnivores) ou en position debout stabilisée (grands animaux).
• Humecter ou appliquer du gel conducteur aux points de pose des électrodes.
• Fixer les électrodes aux positions anatomiques conventionnelles selon le schéma de câblage de l’appareil.
• Vérifier la qualité de signal sur chaque canal avant le lancement de l’enregistrement.
• Régler la vitesse de déroulement (25 mm/s standard, 50 mm/s pour les fréquences élevées des félins ou des petits NAC).
• Lancer l’acquisition sur une durée adaptée à la suspicion clinique.
• Annoter le tracé avec les informations de l’animal (espèce, race, âge, poids, traitement en cours).
• Sauvegarder le fichier et, si nécessaire, transmettre pour interprétation spécialisée.

Connectivité et intégration dans le système d’information vétérinaire

La connectivité de l’électrocardiographe est un critère de choix majeur pour les structures vétérinaires souhaitant intégrer les tracés dans leur dossier médical informatisé. Les interfaces disponibles varient selon les modèles : port USB pour le transfert de fichiers, Bluetooth pour une connexion sans fil à une tablette ou un ordinateur de consultation, Wi-Fi pour l’intégration en réseau local, et Ethernet pour les systèmes fixes connectés en infrastructure hospitalière.

Les appareils compatibles DICOM permettent une intégration directe des tracés dans les systèmes d’information vétérinaires (SIV) ou les plateformes PACS. Cette compatibilité facilite la traçabilité des examens, la téléconsultation cardiologique et l’archivage à long terme des données. Elle est particulièrement utile pour les cliniques ou hôpitaux vétérinaires disposant d’une infrastructure numérique complète.

Pour aller plus loin dans la maîtrise opérationnelle de votre équipement, la gamme complète d’électrocardiogrammes vétérinaires Veterimat propose des solutions adaptées à chaque niveau d’usage, du cabinet individuel à la clinique universitaire.

Forces et frontières de l’examen

Avantages et limites de l’électrocardiogramme ECG

Avantages pour les professionnels de la santé animale

L’ECG présente un rapport coût-bénéfice remarquable au sein d’un plateau technique vétérinaire. Son acquisition est rapide (moins de cinq minutes pour un ECG complet en conditions favorables), non invasive, sans risque de complication et répétable autant que nécessaire. Elle ne nécessite aucune sédation dans la grande majorité des cas, ce qui réduit le risque anesthésique lié à l’examen lui-même.

La richesse informative d’un tracé 12 dérivations est considérable. En un seul enregistrement de quelques secondes à quelques minutes, le clinicien obtient une cartographie électrique tridimensionnelle de l’activité cardiaque. Cette densité d’information permet d’orienter rapidement le diagnostic différentiel et de guider le traitement antiarythmique avec précision — qu’il s’agisse de choisir entre un bêtabloquant et un antiarythmique de classe I, ou d’évaluer l’efficacité d’un traitement instauré.

Comparaison avec d’autres outils de diagnostic cardiaque

L’ECG est complémentaire, et non concurrent, des autres examens cardiologiques. L’échocardiographie apporte les informations morphologiques et fonctionnelles (mesure des diamètres cavitaires, fraction de raccourcissement, évaluation des valves) que l’ECG ne peut pas fournir. Ces deux examens sont souvent réalisés en combinaison lors d’un bilan cardiologique complet. La radiographie thoracique, quant à elle, évalue la silhouette cardiaque et le parenchyme pulmonaire, notamment la présence d’un œdème ou d’un épanchement pleural.

La surveillance Holter (ECG ambulatoire 24 à 72 heures) constitue une extension naturelle de l’ECG standard pour la détection des arythmies intermittentes ou nocturnes. Elle permet de corréler les épisodes arythmiques avec les activités de l’animal (repos, exercice, alimentation), offrant une vision dynamique inaccessible à un ECG de repos. Le moniteur d’événements (event recorder) représente une alternative lorsqu’une arythmie très sporadique est suspectée.

En résumé, l’ECG occupe une place de premier plan dans l’algorithme diagnostique cardiologique vétérinaire : accessible, rapide et informatif, il constitue systématiquement la première étape de toute investigation cardiaque, avant de recourir à des examens plus longs ou plus coûteux.

Vers l’ECG de demain

Innovations et tendances dans les électrocardiogrammes

Technologies émergentes en ECG vétérinaire

La miniaturisation des composants électroniques a permis le développement d’électrocardiographes de poche, légers et autonomes, capables de produire des tracés de qualité clinique en quelques secondes. Certains dispositifs se connectent directement à une tablette ou un smartphone via Bluetooth ou Wi-Fi, transformant ces outils du quotidien en véritables stations d’analyse cardiologique mobiles. Cette portabilité ouvre des perspectives nouvelles pour la médecine de terrain : vétérinaires équins, praticiens ruraux ou intervenants en urgence peuvent désormais disposer d’un ECG complet sans transporter un appareil encombrant.

Les électrodes sans fil et les systèmes de transmission par radiofrequence ont éliminé les câbles volumineux qui complexifiaient la pose sur les animaux agités ou les grands animaux. Ces électrodes intelligentes intègrent parfois leur propre amplificateur et convertisseur, transmettant directement un signal numérique propre à l’unité centrale. La latence de transmission est devenue suffisamment faible pour permettre une visualisation en temps réel sans décalage perceptible.

L’essor des capteurs portables longue durée ouvre également la voie à une surveillance cardiaque continue en conditions de vie normale pour les animaux de compétition (chevaux de course, chiens d’agility) ou les patients cardiaques en soins palliatifs. Ces dispositifs, fixés sur un harnais ou intégrés à un collier, enregistrent en continu le signal ECG et transmettent les données à une plateforme cloud pour analyse différée ou en temps réel.

L’impact de l’intelligence artificielle sur l’ECG

L’intelligence artificielle (IA) représente probablement la révolution la plus profonde de l’électrocardiographie depuis la numérisation des appareils. Les algorithmes d’apprentissage profond (deep learning), entraînés sur des bases de données de millions de tracés annotés, sont désormais capables de détecter et classifier les arythmies avec une fiabilité comparable — voire supérieure dans certains contextes — à celle de cardiologues humains expérimentés.

En médecine vétérinaire, le développement de ces algorithmes est encore en cours de maturation, mais plusieurs fabricants proposent déjà des modules d’aide à l’interprétation automatisée intégrés dans leurs logiciels. Ces outils analysent en quelques secondes le tracé complet, identifient les anomalies, calculent les paramètres de mesure (intervalles, amplitudes, axes) et génèrent un compte-rendu structuré que le vétérinaire peut valider ou amender.

L’IA permet également une détection précoce de pathologies subcliniques, par exemple une dilatation auriculaire débutante se manifestant par une légère modification de la morphologie de l’onde P, que l’œil humain ne détecterait pas systématiquement. Cette capacité de détection précoce est particulièrement précieuse pour le suivi des races à risque, comme le Doberman pour la cardiomyopathie dilatée occulte.

Perspectives futures dans le diagnostic cardiaque vétérinaire

L’interopérabilité entre les appareils ECG, les échocardiographes et les systèmes d’information vétérinaires va s’approfondir dans les prochaines années. Les plateformes de télécardiologie vétérinaire, qui permettent à un cardiologue spécialiste distant d’interpréter un tracé soumis par un praticien généraliste en quelques heures, vont se démocratiser et améliorer l’accès à l’expertise cardiologique dans les zones géographiquement isolées.

La convergence de l’ECG avec d’autres biosignaux (pression artérielle, saturation en oxygène, phonocardiographie) dans des dispositifs multiparamétriques compacts va enrichir encore davantage la valeur diagnostique de chaque session d’enregistrement. Ces stations de monitoring multimodal seront particulièrement utiles en peropératoire ou en soins intensifs vétérinaires.

Enfin, l’éco-conception des appareils et la réduction de la consommation énergétique deviennent des critères de sélection croissants pour les structures vétérinaires engagées dans une démarche de développement durable. Les nouveaux électrocardiographes intègrent des modes veille intelligents, des batteries longue durée à faible impact environnemental et des matériaux recyclables pour les consommables (électrodes, papier thermique).

Cadre réglementaire et bonnes pratiques

Sécurité et conformité des électrocardiogrammes ECG

Normes de sécurité à respecter

Les électrocardiographes médicaux, même destinés à un usage vétérinaire, doivent satisfaire à un ensemble de normes électrotechniques et de compatibilité électromagnétique garantissant la sécurité de l’utilisateur et la fiabilité de la mesure. Les appareils commercialisés en Europe doivent porter le marquage CE attestant de leur conformité aux directives applicables aux dispositifs médicaux ou aux équipements électriques et électroniques.

La sécurité électrique est un impératif absolu. Les appareils doivent présenter une isolation galvanique entre le patient et le réseau électrique, de façon à ne jamais faire circuler un courant de fuite dangereux à travers l’animal. Le niveau de protection requis est généralement de type CF (Cardiac Float) pour les entrées patient directement en contact avec le cœur, ou au minimum BF (Body Floating) pour les électrodes de surface. Les vétérinaires doivent vérifier ces spécifications avant tout achat.

La vérification périodique des appareils par un technicien biomédical qualifié est fortement recommandée. Cette maintenance préventive comprend la vérification des courants de fuite, le test de la chaîne d’amplification, le contrôle de l’étalonnage du signal (signal de calibration 1 mV/10 mm) et l’inspection des câbles et électrodes. Un câble endommagé peut introduire des artefacts permanents ou, dans les cas extrêmes, présenter un risque électrique.

Régulations et certifications nécessaires

En France et dans l’Union européenne, les appareils ECG à usage vétérinaire professionnel sont soumis à la réglementation sur les équipements électriques et aux exigences de compatibilité électromagnétique. Bien que les dispositifs vétérinaires ne soient pas couverts par la réglementation sur les dispositifs médicaux humains (MDR 2017/745), les fabricants sérieux appliquent volontairement les mêmes standards de conception et de validation clinique que pour le marché humain.

La traçabilité des appareils, des opérations de maintenance et des éventuels incidents techniques est une exigence des bonnes pratiques vétérinaires. Un registre de matériel doit recenser pour chaque appareil : la date d’acquisition, le numéro de série, les opérations de maintenance réalisées, les contrôles de sécurité effectués et les éventuelles réparations. Ce document est précieux en cas d’audit ou de litige.

Les logiciels intégrés aux électrocardiographes modernes font également l’objet d’obligations de mise à jour. Les correctifs de sécurité informatique, les mises à jour des algorithmes d’interprétation et les évolutions de compatibilité avec les SIV doivent être appliqués régulièrement. Un appareil dont le firmware n’a pas été mis à jour depuis plusieurs années peut présenter des failles de sécurité ou des incompatibilités avec les systèmes d’exploitation récents.

Pratiques pour assurer la sécurité de l’animal et de l’équipe

La sécurité de l’animal lors d’un ECG repose sur un positionnement adapté, une contention douce et l’utilisation de matériels de contention non traumatiques. Chez les animaux très agités, une sédation légère peut être envisagée à condition de noter scrupuleusement les molécules utilisées sur le tracé, certaines pouvant influencer les paramètres électrocardiographiques (médétomidine, atropine, kétamine).

Pour l’équipe vétérinaire, le respect des précautions standard de sécurité électrique s’impose : ne jamais manipuler les électrodes avec les mains mouillées, vérifier l’état des câbles et connecteurs avant chaque utilisation, ne pas utiliser un appareil présentant un boîtier fissuré ou un câble dénudé. L’appareil doit être connecté à une prise de terre efficace lorsqu’il est alimenté sur secteur, conformément aux règles d’installation électrique des locaux médicaux.

La désinfection des électrodes réutilisables entre chaque patient est une mesure d’hygiène incontournable pour prévenir les contaminations croisées. Les produits désinfectants doivent être compatibles avec les matériaux des électrodes (acier inoxydable, argent-chlorure d’argent). Un protocole de nettoyage et de désinfection écrit, affiché dans le local d’examen, garantit l’application systématique de cette bonne pratique par l’ensemble du personnel.
